Materiały wykorzystywane przy budowie kanałów technologicznych

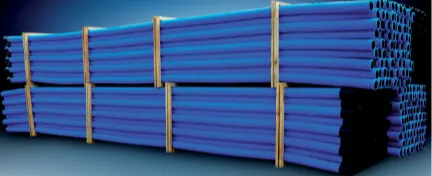

Rura osłonowa do kabli optotelekomunikacyjnych RHDPEWP / RHDPE

Rury osłonowe z polietylenu wysokiej gęstości, przeznaczone są do budowy kanalizacjikablowej i rurociągów kablowych, a także części kanalizacji rozdzielczej. Stosowane są także jako rury osłonowe różnego rodzaju kabli energetycznych, sygnalizacyjnych, teleinformatycznych i telewizji kablowej. Standardowo produkowane są w kolorze czarnym. Wewnętrzna powierzchnia rur jest rowkowana. Na powierzchni wewnętrznej rury, może być naniesiona warstwa poślizgowa pozwalająca na zmniejszenie siły potrzebnej do zaciągania kabla. Warstwa poślizgowa wykonana jest ze specjalnie dobranego tworzywa zapewniającego z jednej strony jej trwałość, a z drugiej niezmienność właściwości w okresie eksploatacji. Rury produkowane są także w wersji z wzdłużnymi paskami w uzgodnionym kolorze oraz z zainstalowaną linką do wciągania kabla.

Charakterystyka
Kolor: standardowo czarny lub czarny z kolorowym wyróżnikiem lub inny uzgodniony z klientem
Materiał: polietylen HDPE
Temperatura eksploatacji: -25 – +90 C

Symbol wyrobu	Średnica zewnętrzna (mm)	Grubość ścianki (mm)	Długość odcinków (mb)
RHDPEwp 25/2,0*	25	2,0	250
RHDPEwp 32/2,0*	32	2,0	250
RHDPEwp 32/2,9	32	2,9	250
RHDPEwp 40/2,9*	40	2,9	200/250
RHDPEwp 40/3,7	40	3,7	200/250
RHDPE 25/2,0*	25	2,0	250
RHDPE 32/2,0*	32	2,0	250
RHDPE 32/2,9	32	2,9	250
RHDPE 40/2,9*	40	2,9	250
RHDPE 40/3,7	40	3,7	200/250

1 – rury mogą być wyposażone: w linkę (L) do wciągania kabli (wytrzymałość na zerwanie 4kN)
wp – rura z wewnętrzną warstwą rowkowaną i z warstwą poślizgową

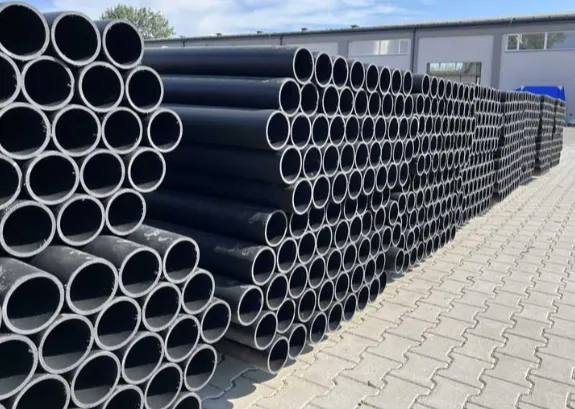

Rura osłonowa gładka przepustowa RHDPEp / Rura osłonowa gładka przepustowa RPE

Rura czarna, przeznaczona do zgrzewania lub na złączki. Rury przepustowe z polietylenu dużej gęstości (HDPE) przeznaczone są do budowy rurociągów ochronnych w warunkach specjalnych:
 przy zbliżeniach i skrzyżowaniach linii telekomunikacyjnych, lub energetycznych
z innymi urządzeniami uzbrojenia terenu,
 przy przejściach przez przeszkody wodne,
 do ochrony rurociągów wody i gazu,
 jako rurociągi przepustowe pod drogami i torami.

Mogą być instalowane metodą przewiertów sterowanych.

Charakterystyka
Kolor: czarny
Materiał: polietylen HDPE
Temperatura eksploatacji: -25 ÷ +90°C

Symbol wyrobu	Średnica zewnętrzna (mm)	Grubość ścianki (mm)	Długość odcinków (mb)
RHDPEp 90/5,2	90	5,2	6/12
RHDPEp 90/8,2*	90	8,2	6/12
RHDPEp 110/6,3	110	6,3	6/12
RHDPEp 110/10,0*	110	10,0	6/12
RHDPEp 125/7,1	125	7,1	6/12
RHDPEp 125/11,4*	125	11,4	6/12
RHDPEp 140/8,0	140	8,0	6/12
RHDPEp 140/12,7*	140	12,7	6/12
RHDPEp 160/9,1	160	9,1	6/12
RHDPEp 160/14,6*	160	14,6	6/12
RHDPEp 180/10,3*	180	10,3	6/12
RHDPEp 180/16,4*	180	16,4	6/12
RHDPEp 200/11,4*	200	11,4	6/12
RHDPEp 200/18,2*	200	18,2	6/12
RHDPEp 225/20,5*	225	20,5	6/12
RHDPEp 250/14,2*	250	14,2	6/12
RHDPEp 250/22,7*	250	22,7	6/12
RHDPEp 280/16,0*	280	16,0	6/12
RHDPEp 280/25,4*	280	25,4	6/12
RHDPEp 315/17,9*	315	17,9	6/12
RHDPEp 315/28,6*	315	28,6	6/12
RHDPEp 355/20,2*	355	20,2	6/12
RHDPEp 355/32,3*	355	32,3	6/12
RHDPEp 400/22,8*	400	22,8	6/12
RHDPEp 400/36,4*	400	36,4	6/12
RHDPEp 450/25,5*	450	25,5	6/12
RHDPEp 450/41,0*	450	41,0	6/12
RHDPEp 500/28,5*	500	28,5	6/12
RHDPEp 500/45,5*	500	45,5	6/12

*- towar na zamówienie
Uwaga: Istnieje możliwość produkcji rur o innych wymiarach i kolorach na życzenie klienta.

Rura osłonowa karbowana dwuwarstwowa RHDPEK-F

Rury karbowane dwuwarstwowe wykonane z polietylenu dużej gęstości, przeznaczone są do budowy kanalizacji kablowe w telekomunikacji. Materiał HDPE, rura w kolorze czarnym, czerwonym lub niebieskim, odcinki giętkie z linką, zakończone złączką piaskoszczelną i uszczelką gumową typu UR.

Stosowane są także jako rury osłonowe różnego rodzaju kabli energetycznych, sygnalizacyjnych, teleinformatycznych i telewizyjnych. Standardowo produkowane są w zwojach 50 m (typ RHDPEk-F). Do każdego odcinka fabrykacyjnego dostarczana jest złączka.

Mogą być dostarczane z kompletem uszczelek. Wersja RHDPEk-F oferowana jest z linką do zaciągania. Rury karbowane dwuwarstwowe charakteryzują się wysoką sztywnością obwodową porównywalną do rur o ściance litej, przy znacznie zredukowanym ciężarze jednostkowym. W związku z tym montaż rurociągu kablowego jest łatwy i może być wykonany ręcznie bez potrzeby stosowania specjalistycznych urządzeń.

Charakterystyka
Kolor: czarny, czerwony lub niebieski
Materiał: polietylen HDPE – RHDPEk-F warstwa wewnętrzna LDPE)
Temperatura eksploatacji: -25 – +90 C

Symbol wyrobu	Średnica zewnętrzna (mm)	Grubość wewnętrzna (mm)	Długość odcinków (mb)
RHDPEk-F 50	50	39,5	25*/50
RHDPEk-F 75	75	65	25*/50
RHDPEk-F 90*	90	77	50
RHDPEk-F 110	110	95	25*/50
RHDPEk-F 125*	125	108	50
RHDPEk-F 160	160	137	25

Rura osłonowa karbowana dwuwarstwowa RHDPEK-S

Rury karbowane dwuwarstwowe wykonane z polietylenu dużej gęstości, przeznaczone są do budowy kanalizacji kablowe w telekomunikacji. Mmateriał HDPE, rura w kolorze czarnym, czerwonym lub niebieskim, odcinki sztywne zakończone złączką piaskoszczelną i uszczelką gumową typu UR. Stosowane są także jako rury osłonowe różnego rodzaju kabli energetycznych, sygnalizacyjnych, teleinformatycznych i telewizyjnych. Standardowo produkowane są w odcinkach o długościach 6 m (typ RHDPEk-S). Do każdego odcinka fabrykacyjnego dostarczana jest złączka. Mogą być dostarczane z kompletem uszczelek. Rury karbowane dwuwarstwowe charakteryzują się wysoką sztywnością obwodową porównywalną do rur o ściance litej, przy znacznie zredukowanym ciężarze jednostkowym. W związku z tym montaż rurociągu kablowego jest łatwy i może być wykonany ręcznie bez potrzeby stosowania specjalistycznych urządzeń.

Charakterystyka
Kolor: czarny, czerwony lub niebieski
Materiał: polietylen HDPE
Temperatura eksploatacji: -25 – +90 C

Symbol wyrobu	Średnica zewnętrzna (mm)	Grubość wewnętrzna (mm)	Długość odcinków (mb)
RHDPEk-S 50	50	39,5	6
RHDPEk-S 75	75	65	6
RHDPEk-S 90*	90	77	6
RHDPEk-S 110	110	95	6
RHDPEk-S 125*	125	108	6
RHDPEk-S 160	160	137	6

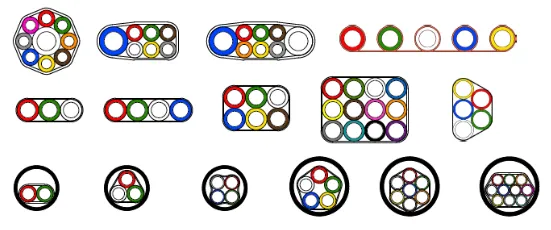

Wiązka mikrorur / Multirura ziemna

Wiązka mikrorur: wiązka mikrorur grubościennych do bezpośredniego zakopywania, rozgałęzienia nie wymagają dodatkowego osprzętu poza złączkami.

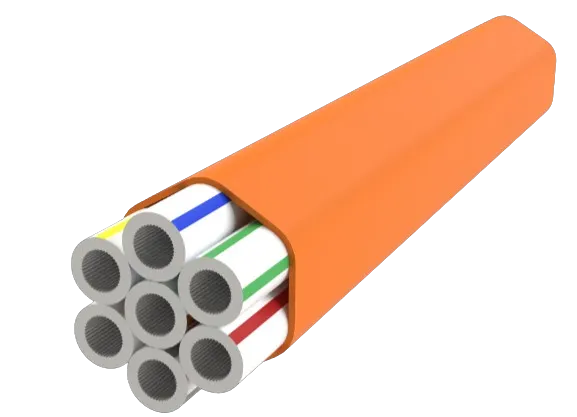

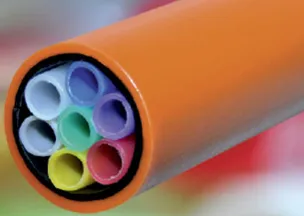

Multirura ziemna: multirura z mikrorurkami cienkościennymi, przeznaczona do układania bezpośrednio w ziemi, służąca do budowy mikrokanalizacji lub mikrorurociągów światłowodowych; w tym wzmocnione dwupłaszczowe HDPE/PP, w której mikrorury wypełniają wnętrze rury osłonowej i do niej przylegają.

Charakterystyka produktu:
 wykonane z polietylenu wysokiej gęstości HDPE (gęstość HDPE ≥940 g/cm3
 masowy wskaźnik szybkości płynięcia 0,3-1,3 g/10 min [5kg 190℃]
 niski współczynnik tarcia wewnętrznego(<0,1) pozwalający na wdmuchiwanie
długich odcinków mikrokabli
 temperatura eksploatacji, transportu i przechowywania: od -40℃ do +70℃
 temperatura instalowania: od -5℃ do +50℃
 minimalny promień gięcia równy 10-krotności średnicy rury
 duża odporność chemiczna mikrorur zapewniona jest dzięki zastosowaniu HDPE
 znaczniki odległości ułatwiające identyfikację
 duża wytrzymałość mechaniczna
 długi czas eksploatacji
 materiały przyjazne dla środowiska z możliwością recyklingu
 łatwość instalowania, łączenia, odgałęzienia i modyfikacji
 w miejscach odgałęzienia i łączenia mikrorur zaleca się stosowanie muf osłonowych

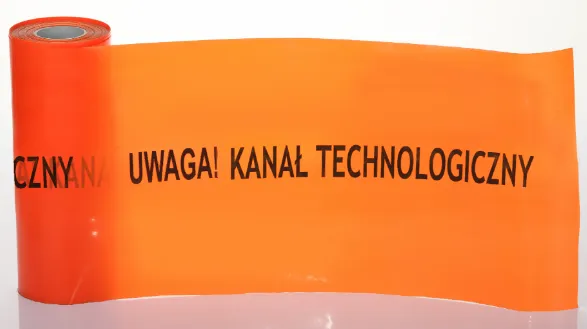

Taśma ostrzegawcza z nadrukiem „Kanał Technologiczny”

Taśma ostrzegawcza z nadrukiem „Kanał Technologiczny” w kolorze pomarańczowym stosowana i umieszczana nad ciągami kanałów technologicznych – wykonana zgodnie wytycznymi zawartymi w załączniku
nr 1 pkt. I. 14 i 15 Rozporządzenia Ministra Administracji i Cyfryzacji z dnia 21 kwietnia 2015 r.; Dz. U. z dnia 15.05.2015 r. poz. 680. w sprawie warunków technicznych, jakim powinny odpowiadać kanały technologiczne.

Taśma ostrzegawczo-lokalizacyjna z nadrukiem „Kanał technologiczny”

Taśma ostrzegawczo-lokalizacyjna z nadrukiem „Kanał technologiczny”
w kolorze pomarańczowym stosowana i umieszczana nad ciągami kanałów technologicznych – wykonana zgodnie wytycznymi zawartymi w załączniku
nr 1 pkt. I. 14 i 15 Rozporządzenia Ministra Administracji i Cyfryzacji z dnia 21 kwietnia 2015 r.; Dz. U. z dnia 15.05.2015 r. poz. 680. w sprawie warunków technicznych, jakim powinny odpowiadać kanały technologiczne.

Wkładka stalowa o szerokości 25 mm.
